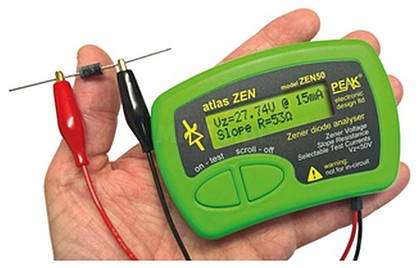

Testa diodos Zener, diodos Avalanche, VDRs, TVSs, cadeias LED e muito mais (até 50 V)
• Mede quebras de tensão (0.00 V a 50.00 V) com uma resolução tão afinada como 20 mV
• Mede o declive da resistência (até 1 kO em 15 mA com resolução 1O)
• Suporta a maioria dos diodos Zeners, Avalanche e diodos referência de 0 V até 50 V
• Ideal para testar VDRs, TVSs e outros tipos de dispositivo com proteção de voltagem
• Opções de corrente de teste : 2 mA, 5 mA, 10 mA, 15 mA
• Corrente de teste de ciclo curto para minimizar o aquecimento do seu componente, mesmo ao testar a 50 V e 15 mA.
• Pilha AAA alcalina (incl.)
• Pilha de longa duração e condições de teste reguláveis mesmo quando a voltagem da pilha é inferior a 1.0 V.
• Apresentação contínua da medição (atualizada 3 vezes por segundo)
• Função de retenção para reter os valores apresentados mesmo que o componente seja removido
• Garras douradas (tipo crocodilo)
• Manual do utilizador disponível (Inglês - Alemão - Italiano)
• Especificações
• Resumo de especificação a 20-25 ° C (68-77 ° F), a menos que especificado em contrário
• Amplitude de voltagem Zener (Vz): 0.0 V - 50.0 V
• Correntes de teste nomial (Iz) : 2mA, 5mA, 10mA, 15mA
• Precisão da corrente de teste definida: ± 1 % ± 0.2 mA
• Precisão da medição da voltagem Zener: ± 1% ± 40 mV
• Resolução da medição da voltagem Zener : 20 mV - 40 mV
• Precisão do teste de frequência: -1.5% ~ +1.5%
• 60 V DC cumpre o limite inferior de 75 V (DC) para a Directiva de Baixa Tensão 2006/95 / CE
• Corrente de teste em curto-circuito (pulsado) : 35 % ± 0.2 mA
• Testar corrente do ciclo de funcionamento :
• MÍN: 0.1 %
• MÁX: 5 %
• típico: 1 %
• ciclo de serviço da corrente de teste destinado a manter a dissipação de energia de Zener em teste a níveis muito baixos
• Voltagem de abuso externo : ± 50 V
• Amplitude do declive da resistência:
• Iz = 2 mA: 0-8000 Ohm
• Iz = 5 mA: 0-3200 Ohm
• Iz = 10 mA: 0-1600 Ohm
• Iz = 15 mA: 0-1000 Ohm
• Resolução do declive de resistência apresentado:
• Iz = 2 mA: 5-1000 Ohm
• Iz = 5 mA: 2-1000 Ohm
• Iz = 10 mA: 1-1000 Ohm
• Iz = 15 mA: 1-1000 Ohm
• Precisão da medição do declive da resistência:
• Iz = 2 mA: ±1-10 Ohm
• Iz = 5 mA: ±1-4 Ohm
• Iz = 10 mA: ±1-2 Ohm
• Iz = 15 mA: ±1-2 Ohm
• Amplitude do declive da resistência: (Iz-50%) to (Iz+50%)
• Metódo de medição do declive da resistência :
• Diferenciação de curva que se encaixa:: (Iz-50%, Vz1), (Iz, Vz2), (Iz+50%, Vz3)
• Taxa de medição: 3 Hz
• Tempo para desligamento automático: 60 seg.
• Pilha:
• Tipo: 1 AAA alcalina
• Amplitude de tensão: 0.9 V - 1.6 V
• Alerta para pilha fraca: 1.0 V ± 0.05 V
• Temperatura de funcionamento: 10-40°C
• Dimensões (cabos excluídos): 103 x 70 x 20 mm
• Peso: 98 g
• Materiais fundamentais: plástico, vidro e metal
